Centre usinage CDL 33 Q

CDL33Q

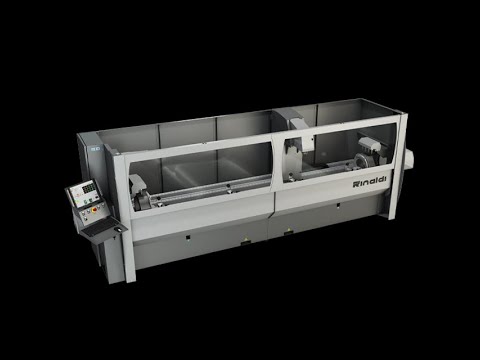

Centres d’usinage à colonne mobile avec 3 axes pilotés par la commande numérique incluant la rotation du plan de travail en continu qui permet tout angles allant de – 90° à +90°. Profilés latéraux intégrés avec bac à copeaux. Protection coulissante en face avant à commande pneumatique. Outil automatique rapide 4 positions de cône ISO30. Serrage de la pièce avec 4 étaux pneumatiques avec positionnement manuel et contrôle de position automatique Possibilité de travailler l'aluminium, le PVC, l'acier jusqu'à 4 mm et l'inox jusqu'à 3mm.

CDL 33Q .

ALIMENTATION ELECTRIQUE TRIPHASEE: 380/400-50/60 VOLTS-Hz .

PUISSANCE MOTEUR TRIPHASEE: 2.2 Kw .

 VITESSE DE ROTATION : 1000 - 12000 TOURS/MIN .

DIAMETRE DE LAME MAXIMALE: 140 MM .

DIAMETRE D’OUTIL MAXIMALE : 10 MM .

ROTATION DE 0° A 90°: 2 SEC .

POIDS: 1850 kg

EQUIPEMENTS STANDARDS.

Enveloppes avec clés de services

4 mâchoires étaux en PVC H = 25mm.

4 mâchoires étaux en PVS H = 75 mm

Fraise HM avec seulement une partie qui coupe Ø6 L= 60mm, Ø8 = L 80, Ø10 L=100mm .

Pinces ER16 Ø6….5 Ø8….7 e Ø10….9 mm

2 porte-outils ISO30 ER16 mini L=50 + virole (pince exclue) .

Pieds de nivellement (montés)

OPTIONS.

Lecteur de codes barres .

Clé USB supplémentaires pour PC bureau.

Puissance broche 5.5kw / 2-20000 tr /min.

Porte pneumatique à droite (pour les pièces longues).

Magasin d’outils supplémentaires .

Capot supplémentaire (en partie haute pour l’extraction des fumées) .

Logiciel UNILINK

Fichier pdf à télécharger pour plus de précision
